三维热回收热管 适用于较大风量排风的中央空调系统，或有较大交给热能排放的环境。

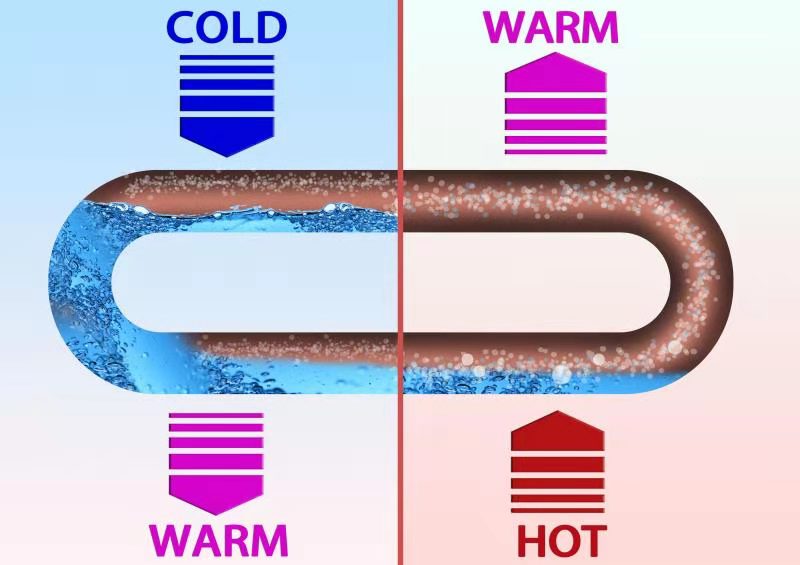

HCR热回收热管（Heat ＆Cold Recovery Pipe）
水平放置，换季无需调整角度

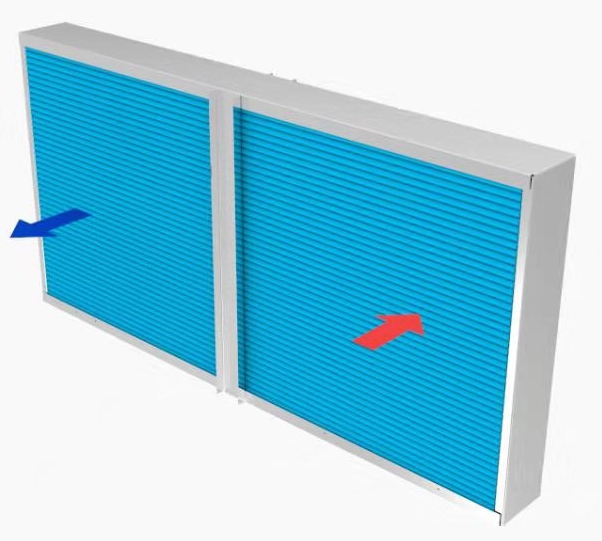

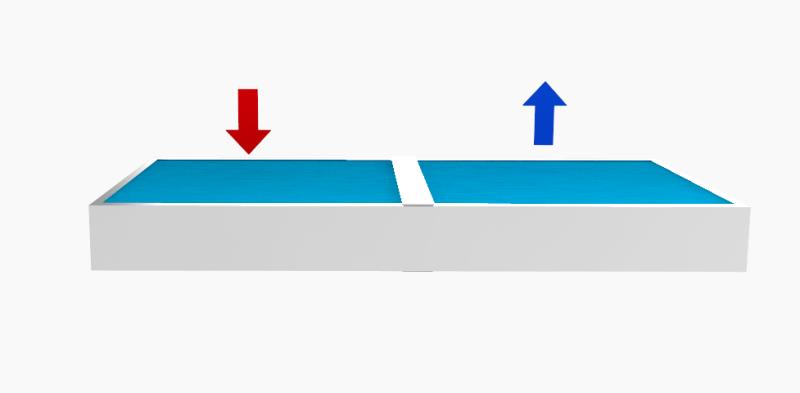

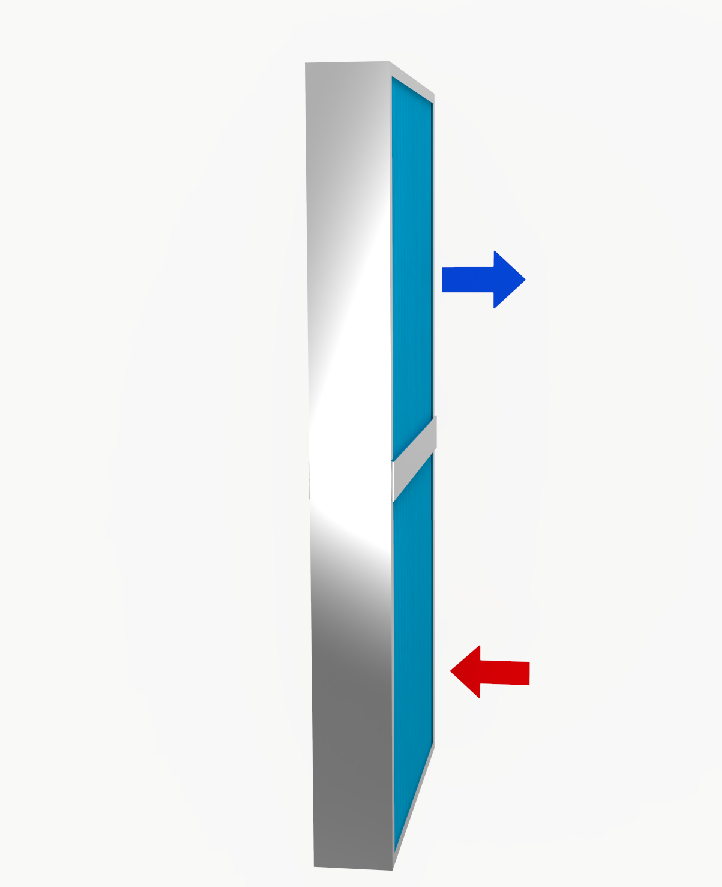

允许水平、卧式、立式安装
选型参数请咨询销售工程师，或当地代理机构。
HCR热回收热管（Heat ＆Cold Recovery Pipe）
水平放置，换季无需调整角度
允许水平、卧式、立式安装
选型参数请咨询销售工程师，或当地代理机构。
回收效率
GB 50189-2005《公共建筑节能设计标准》5.3.14 条：建筑物内设有集中排风系统且符合下列条件之一时，宜设置新排风热回收装置。新排风热回收装置（全热和显热）的额定热回收效率不应低于60%。 显热效率也称温度效率，用下式表达：
ηt=
×100%=
×100%
其中，T1为排风进换热器的温度，T2为排风出换热器的温度，T3为新风进换热器的温度，T4为新风出换热器的温度。由于一定条件下会有潜热回收，所以夏季取分子（T2-T1)，冬季取分子（T4-T3)。
选型数据表

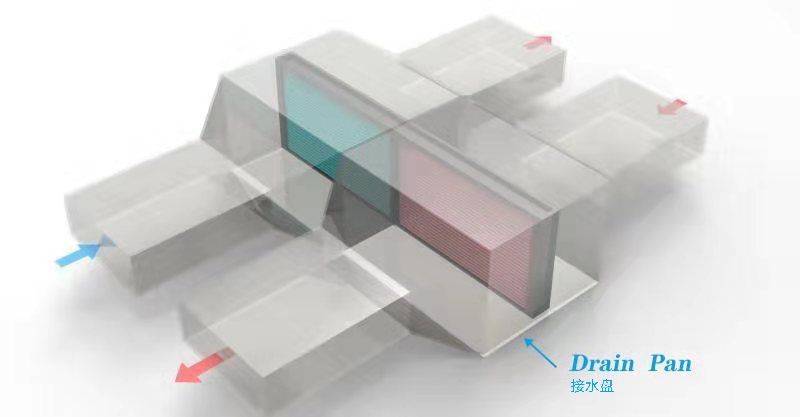

参数 排/新风比 | 排管数 | 显热效率(%) | 建议风速（m/s) | 排/新风净迎风面积S(㎡/万新风) | 排/新风压降（Pa) | 净高H（mm） | 单侧净长L（mm) | 厚度W（mm) | 边框（mm) | 接水盘留高（mm) | ||
排 | 新 | 左右 | 上下 | |||||||||
1 | 7 | 60 | 2.46 | 2.46 | 1.12/1.12 | 175/180 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
1 | 6 | 60 | 1.85 | 1.85 | 1.50/1.50 | 93/96 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
0.9 | 6 | 60 | 2.25 | 2.5 | 1.11/1.11 | 130/160 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
0.8 | 6 | 60 | 2.86 | 2.5 | 0.78/1.11 | 195/160 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
0.7 | 5 | 60 | 2.33 | 2.5 | 1.06/1.11 | 115/135 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
0.6 | 4 | 60 | 1.67 | 2.5 | 1.0/1.11 | 55/110 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
0.5 | 4 | 60 | 2.49 | 2.5 | 0.56/1.11 | 105/110 | 31.75×n | S/H | 305 | 51×2 | 38.5×2 | 100 |
注:材质选用铜管亲水铝翅片，混合环保工质，热浸锌或不锈钢框架。铝翅片密度为12FPI/INCH,铜管规格1/2INCH。厚度根据表冷器的尺寸可以调整。热回收量简易算法：冬季新风每万风量降低1℃，冷量取值3.36KW；夏季为排风每万风量升高1℃，取值3.416KW。
